Singing Rock IKAR ASS-1 Zdvihací jeřábek (2 části)

Podrobný popis

Zdvihací jeřábek od IKARu má modulárním systémem ukotvení, který umožňuje jeho použití v různých podmínkách. Základen pro ukotvení je několik druhů - samostojné, připevnitelné na stěnu či podlahu, zabetonovatelné nebo k připevnění na atiku. Jeřábek je k základně připojen pomocí jednoduchého zásuvného mechanismu, který umožňuje rychlou instalaci a dovoluje otáčení jeřábku kolem své osy. Pro vytvoření vašeho zdvihacího systému si ke zdvihacímu jeřábku vyberte příslušnou dočasnou nebo permanentní základu a požadovanou konzoli pro připojení zachycovačů pádu HRA a navijáku PLW.

---

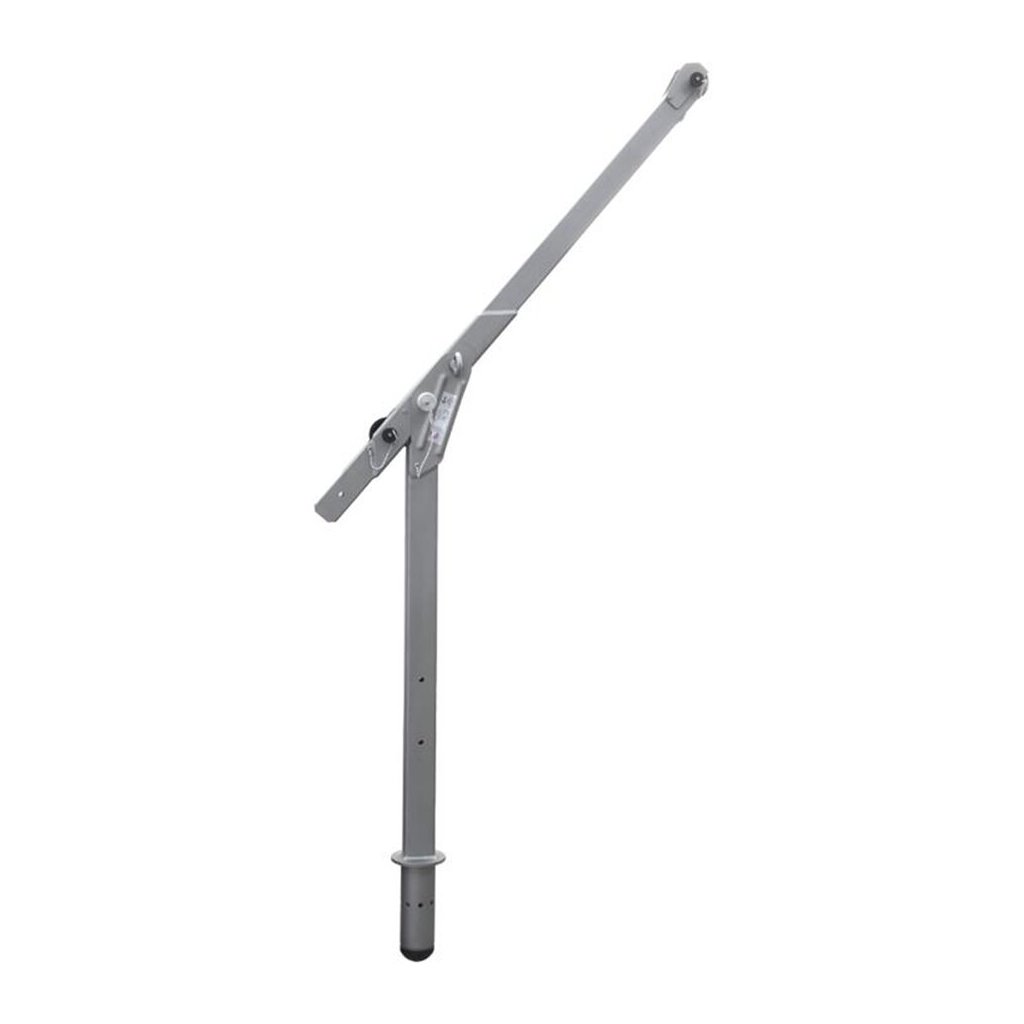

IKAR ASS-1 ZDVIHACÍ JEŘÁBEK / X4005XX00
Zdvihací jeřábek s trvalým úhlem 49° pro stacionární použití určený pro zajištění a záchranu dvou osob a pro zvedání a spouštění břemen.

• 3 zabudované kladky pro vedení ocelových lanek od navijáku a zachycovače

• konstrukce jeřábku vyrobená z vysoce kvalitní V4A nerezové oceli
• vhodný pro rychlé přemísťování z jedné základny do druhé díky sklopnému ramenu a jednoduchému zásuvnému mechanismu
• v případě potřeby lze pro transport rameno od sloupku odmontovat

• dodatečný přípojný bod pro zajištění osoby, která jeřábek obsluhuje

• vhodný pro dvě osoby, max. nosnost 300 kg

Materiál: nerezová ocel V4A
Výška: 2,01 m
Dosah: 0,74 m
Hmotnost: 28,7 kg
CE 0299 • EN 795 Typ B • CEN/TS 16415

---

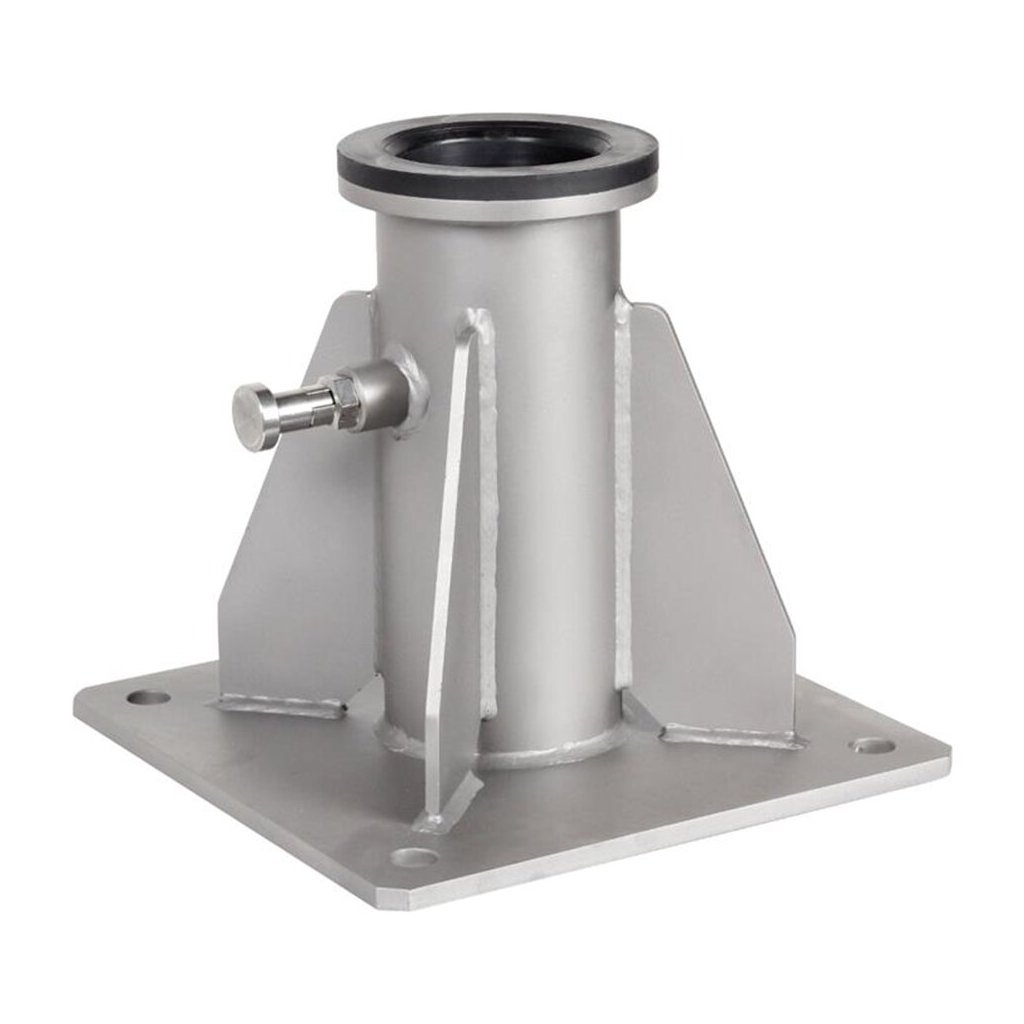

IKAR ZÁKLADNA PRO MONTÁŽ NA PODLAHU / X4006XX00
Základna určená pro montáž na podlahu. Vnitřní část základny je vyrobena z odolného polyamidu, který zaručuje snadné otáčení jeřábku. Základnu lze namontovat na betonové povrchy pomocí doporučené montážní sady pro podlahové a stěnové základny (typ MKT VMZ-AA4 145 M16-30/200) nebo na ocelové konstrukce pomocí M16 šroubů s pevností 8.8.
Materiál: nerezová ocel1.4571 (V4A), PA
Rozměry: 300 x 240 x 280 mm (délka x výška x šířka)
Hmotnost: 13,5 kg
EN 795 Typ A •  CEN/TS 16415

---

IKAR ZÁKLADNA PRO MONTÁŽ NA STĚNU / X4007XX00
Základna určená pro montáž na stěnu. Vnitřní část základny je vyrobena z odolného polyamidu, který zaručuje snadné otáčení jeřábku. Základnu lze namontovat na betonové povrchy pomocí doporučené montážní sady typu MKT VMZ-AA4 145 M16-30/200 pro podlahové a stěnové základny, nebo na ocelové konstrukce pomocí M16 šroubů s pevností 8.8.
Materiál: nerezová ocel1.4571 (V4A), PA
Rozměry: 290 x 300 x 410 mm (délka x výška x šířka)
Hmotnost: 14,9 kg
EN 795:2012 Typ A • CEN/TS 16415:2013

---

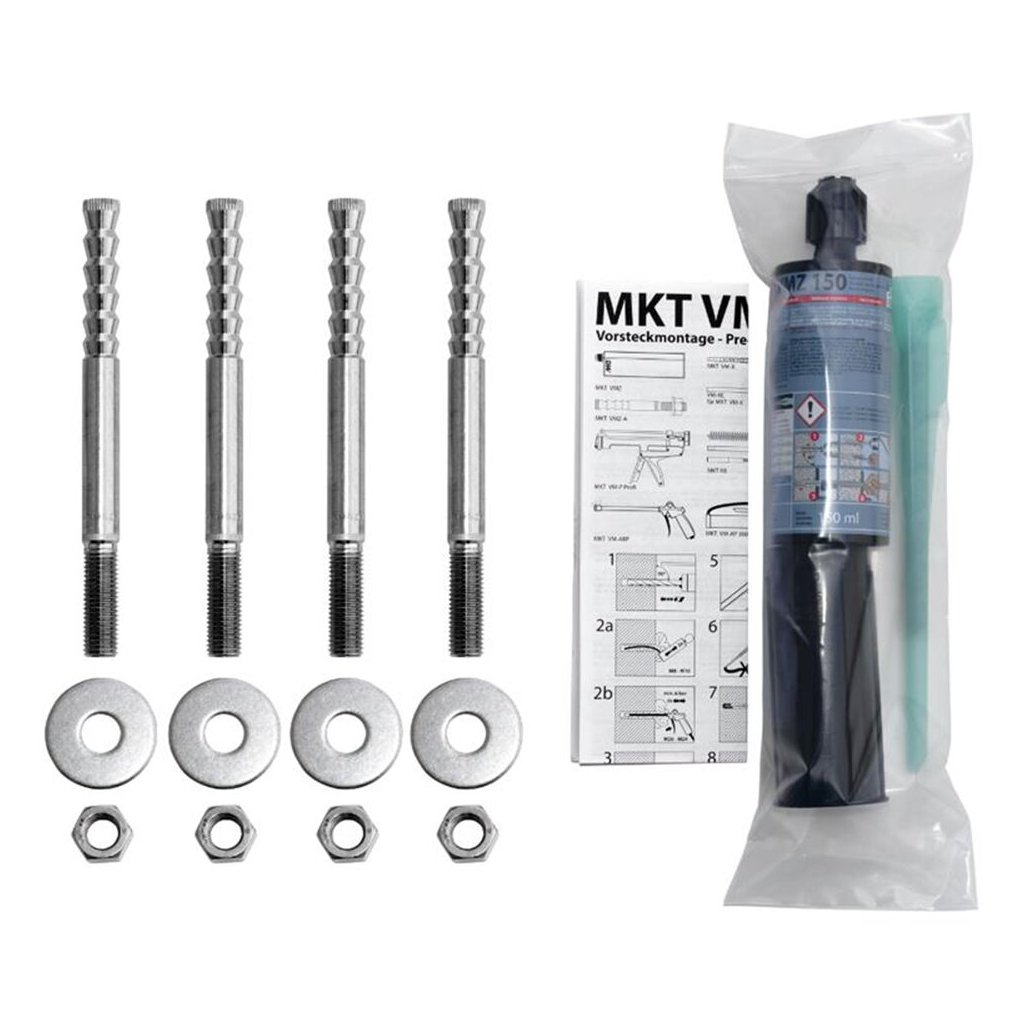

MONTÁŽNÍ SADA PRO PODLAHOVÉ A STĚNOVÉ ZÁKLADNY / X4008XX00
Kompozitní montážní sada typu MKT VMZ-AA4 145 M16-30/200 pro IKAR základny na podlahu a stěnu.

---

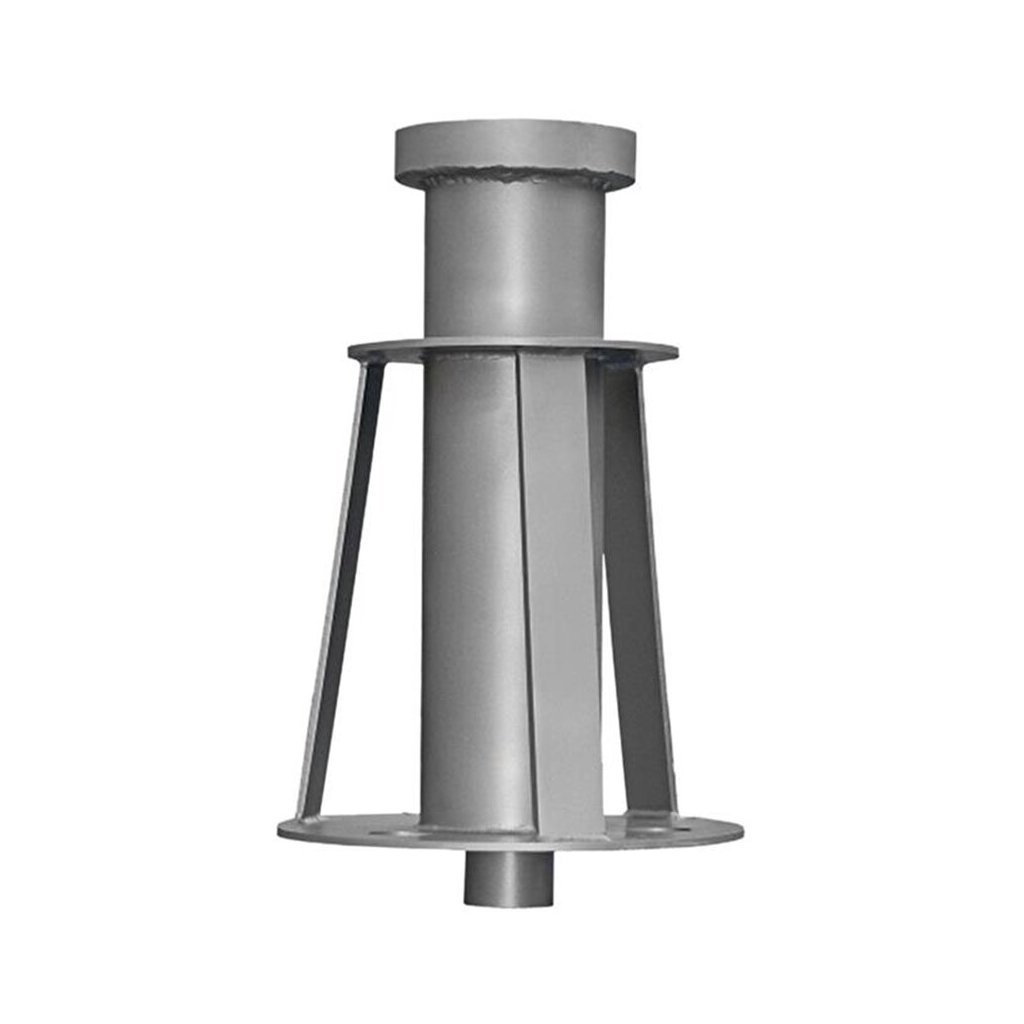

IKAR ZÁKLADNA PRO ZABETONOVÁNÍ  / X4009XX00
Základna pro zabetonování do lité podlahy. Vnitřní část základny je vyrobena z odolného polyamidu zaručujícího snadné otáčení jeřábku a vybavena připojením k drenážní trubce pro odvod vody. Použitý beton musí být nejméně kvality B 25.
Materiál: nerezová ocel 1.4571 (V4A), PA
Rozměry: 280 x 420 mm (šířka x výška)
Hmotnost: 12 kg
EN 795 Typ A • CEN/TS 16415

---

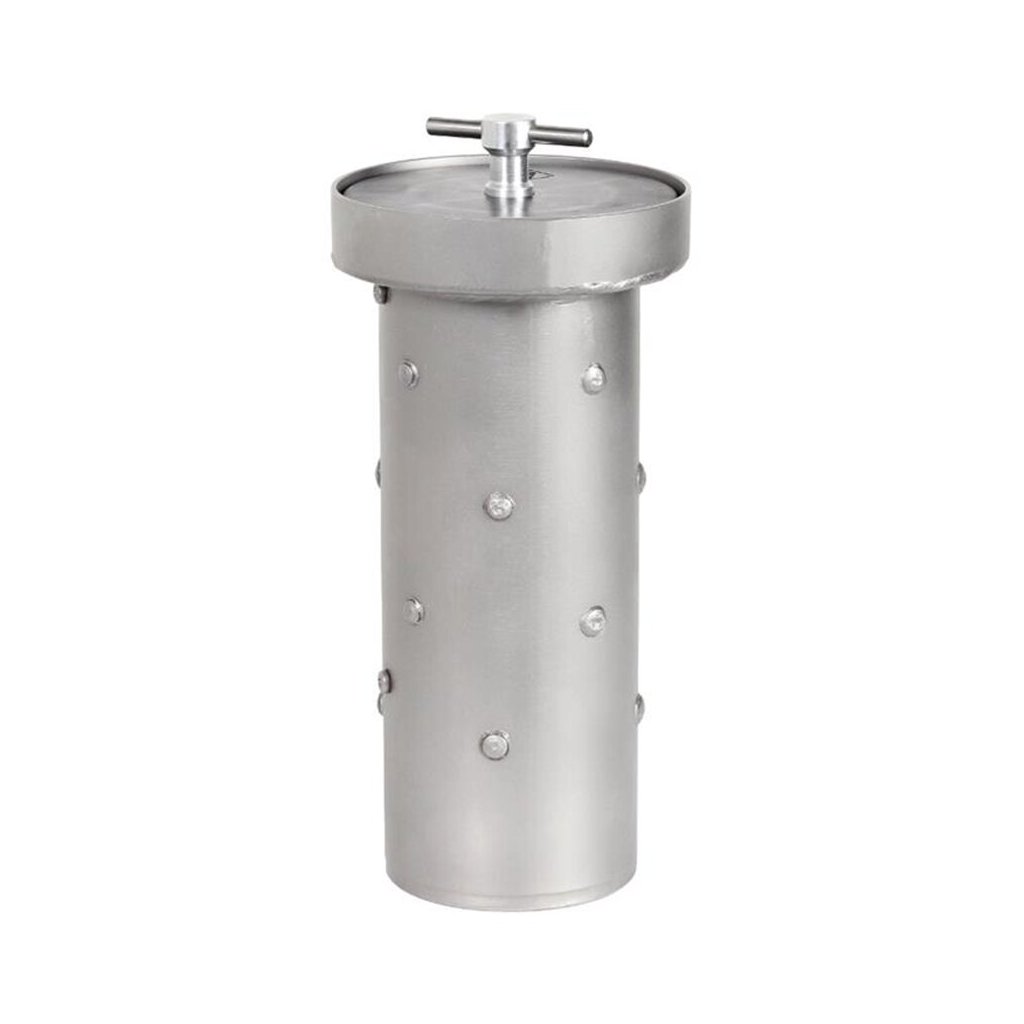

IKAR ZÁKLADNA DO BETONU / X4010XX00
Základna do jádrově vrtané díry v betonu. Vnitřní část základny je vyrobena z odolného polyamidu zaručujícího snadné otáčení jeřábku a vybavena připojením k drenážní trubce pro odvod vody. Základna se v betonu fixuje nesmrštivou zálivkovou maltou.
Materiál: nerezová ocel 1.4571 (V4A), PA
Rozměry: 160 x 335 mm (šířka x výška)
Hmotnost: 4,6 kg
EN 795 Typ A • CEN/TS 16415

---

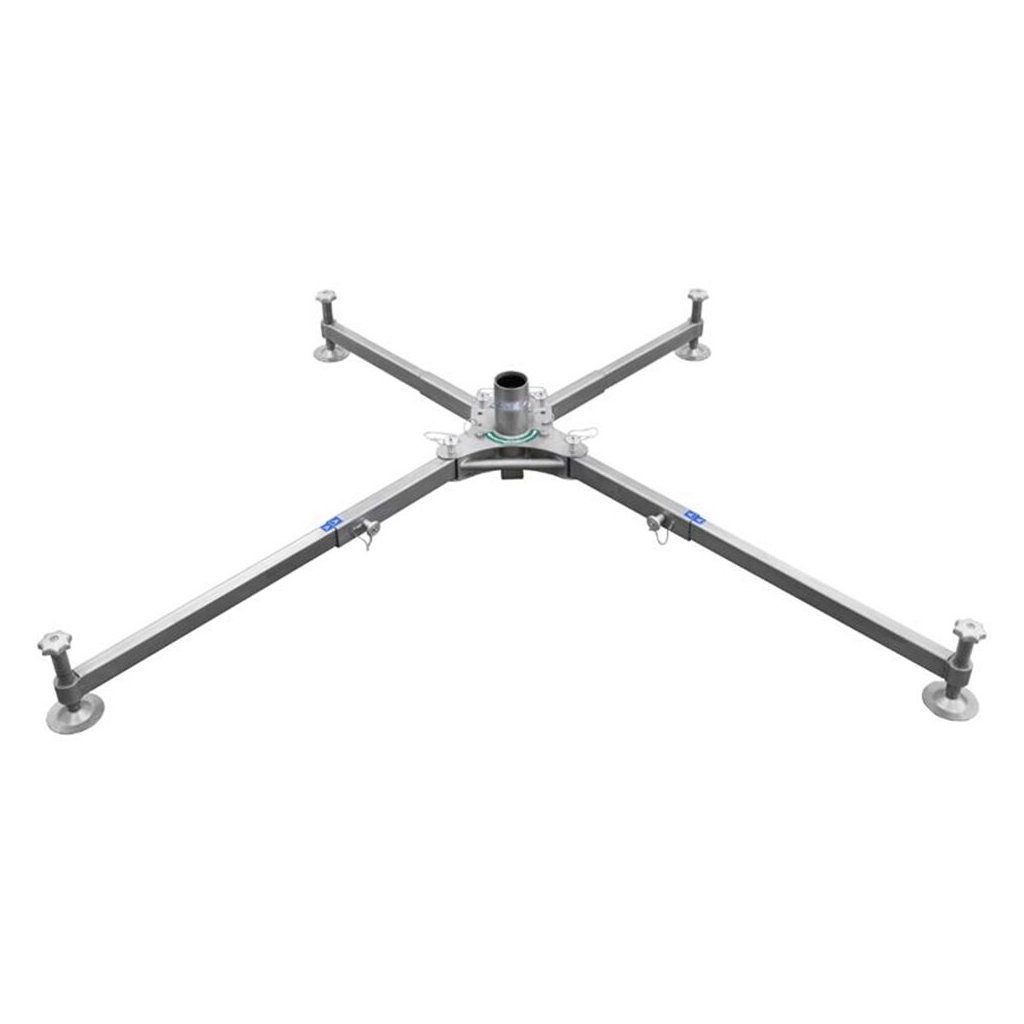

IKAR MOBILNÍ ZÁKLADNA / X4011XX00
Samostojná základna pro rychlou a snadnou instalaci na volné ploše. Základna se skládá z centrálního držáku pro jeřábek a dvou párů předních a zadních výškově nastavitelných noh, které se pro transport odpojují. Vnitřek slotu pro zasunutí sloupku jeřábku je vyroben z odolného polyamidu, který zaručuje snadné otáčení jeřábku v rozsahu 360°.
Materiál: nerezová ocel 1.4571 (V4A), PA
Rozměry: 1763 x 2228 x 450 mm (délka x šířka x výška)
Hmotnost: centrální držák 23,4 kg, přední noha 8,1 kg každá, zadní noha 9,2 kg každá
CE 0299 • EN 795 Typ B • CEN/TS 16415

---

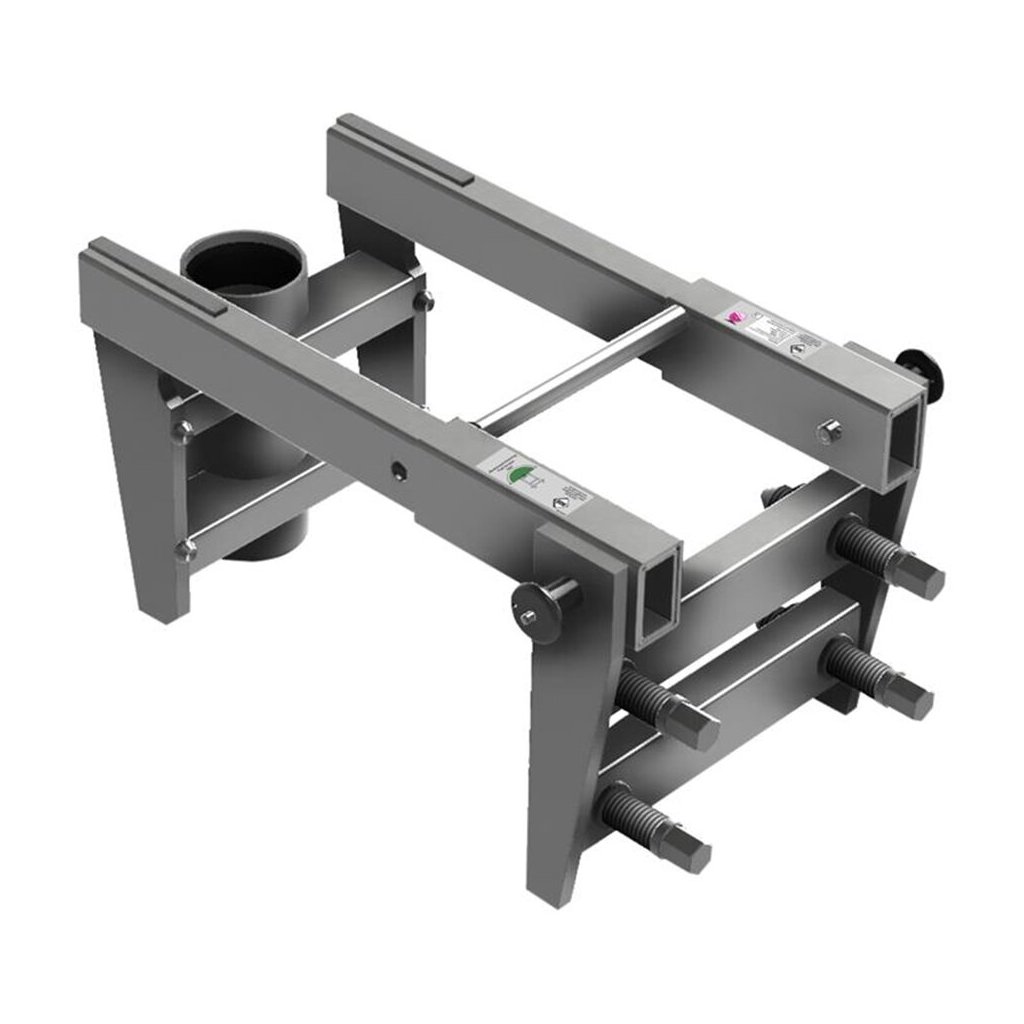

IKAR ATIKOVÁ ZÁKLADNA / X4012XX00
Základna pro upevnění jeřábku na vrch atiky o tloušťce 200-400 mm nebo na hranu kontejneru. Ideální řešení pro místa, kde je vyžadována častá montáž a demontáž.
Materiál: nerezová ocel 1.4571 (V4A)
Rozměry: 350 x 729 x 335 mm (délka x šířka x výška)
Hmotnost: 35 kg
CE 0299 • EN 795 Typ B • CEN/TS 16415

---

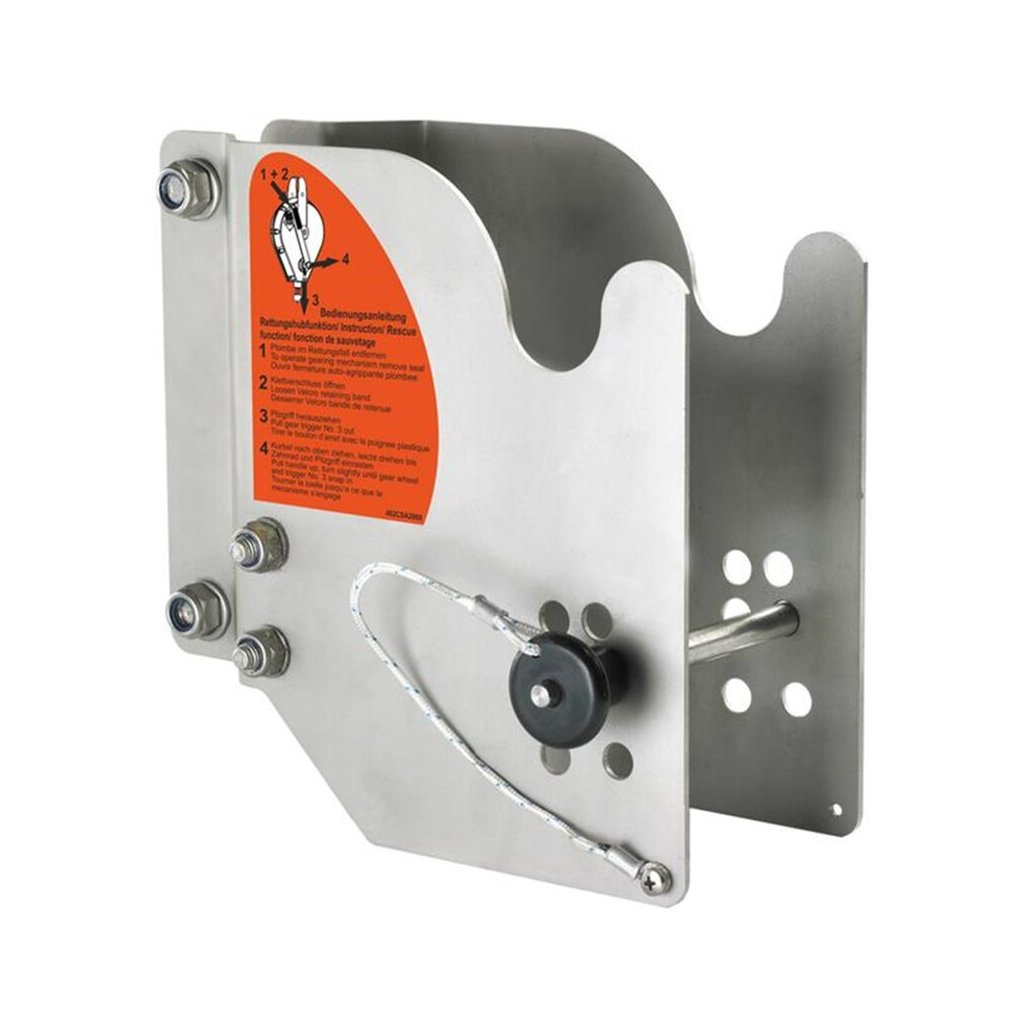

IKAR HRA 12-24 KONZOLE NA JEŘÁBEK / X4013XX00
IKAR HRA 33 KONZOLE NA JEŘÁBEK / X4014XX00
Držák z nerezové oceli pro připojení zatahovacích zachycovačů pádu IKAR HRA s funkcí zvedání a spouštění k jeřábku IKAR. Šroubuje se přímo na sloupek jeřábku. Konzole je dodávána včetně připojovacích šroubů a fixačního čepu z nerezové oceli.
Materiál: nerezová ocel 1.4571 (V4A)
Rozměry: 264 x 162 x 250 mm (délka x šířka x výška)
Hmotnost: 3,5 kg (5 kg verze HRA 33)

---

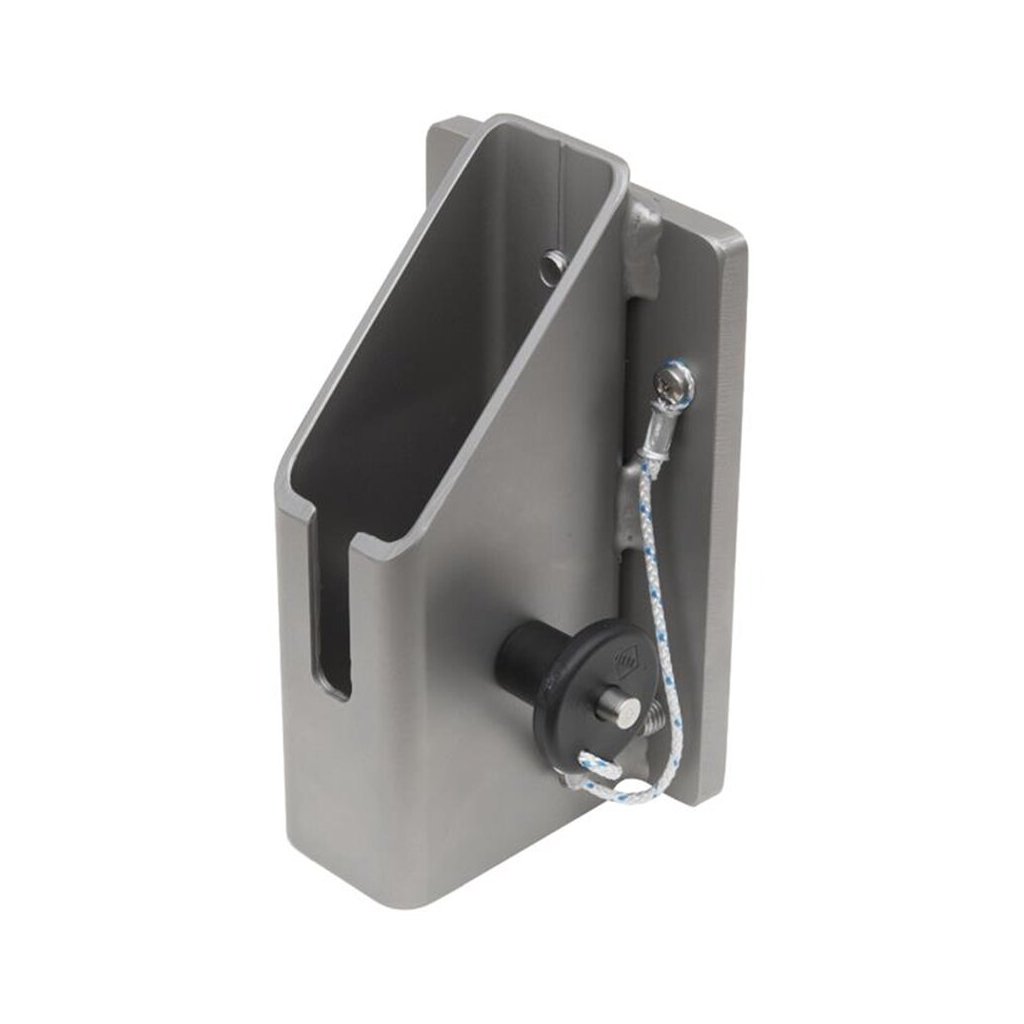

IKAR KONZOLE PRO NAVIJÁK NA JEŘÁBEK / X4015XX00
Držák z hliníkové slitiny pro připojení navijáku IKAR PLW k rameni IKAR jeřábku. Konzole je dodávána včetně připojovacích šroubů a fixačního čepu z nerezové oceli.
Materiál: hliníková slitina
Rozměry: 200 x 130 x 82,5 mm (délka x šířka x výška)
Hmotnost: 2,4 kg
